CZKJZ-G系列抽真空裝置原理及參數

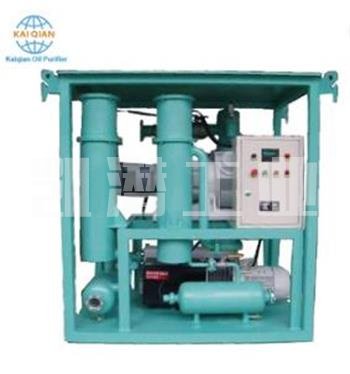

一、CZKJZ-G300抽真空裝置原理

廣泛應用于各類大型變壓器設備安裝和檢修時的效率高真空干燥處理、可實現真空注油功能。抽真空注油速效高、能耗少、儀表顯示直觀，移動靈活等特點。裝置本身泄露率小于1%，抽真空系統設有防返油裝置，電源設有相序自動換相系統，防止真空泵反轉。自帶真空表，簡潔實用。所有管道采用專業焊接技術處理。

主機采用風冷式原裝德國萊寶旋片真空泵和德國萊寶羅茨增壓泵，工作真空為50Pa，實際使用中工作真空度可達10 Pa，極限真空為1-3Pa。（與變壓器密封程度有關）。具有啟動快、抽速大、性能穩定、操作簡便等特點。真空機組具有啟動快、抽速大、性能穩定、操作簡便等特點。

二、CZKJZ-G300抽真空裝置技術參數

1、適用于變壓器、分接開關、輔助開關等電力設備進行抽真空真干燥及真空測量。

整機冷卻方式：自然風冷。真空泵排氣口設置具有冷凝、收集水分的裝置。

2、控制系統秀完善的保護和報警功能（配備相序、缺相、過壓、欠壓、漏電檢測和保護。所有故障均有相應報警燈提示。

3、真空系統采用自動控制功能，真空度抽至4300Pa時，羅茨泵自動啟動。

4、系統設置油位檢測裝置：油氣分離器、儲油罐和光電開關對變壓器和真空泵保護，防止油被真空泵抽出。當光電開關檢測到有油被抽到油氣分離器時，系統強制停機，提示放油、故障排除、系統恢復正常。

5、雙保險：真空泵自配逆止閥，真空泵聯鎖，在停電或者真空泵停止時逆止閥自動關閉，另外為了保險在抽氣口還安裝有真空電磁閥，在停電或者真空泵停止時電磁閥關閉，防止任何情況時真空泵油逆向進入GIS氣室，從理論上*了重大事故的發生。

6、電子真空計和麥氏真空計都裝在總閥門的后面，方便檢測變壓器的真空，麥氏真空計配相應閥門，不用時關上。

7、軸流風機：對旋片泵和羅茨泵分離的水蒸氣和輕油進行冷卻、收集和排放，保護真空泵潤滑油不受污染，增強真空泵組的抽氣能力，提高工作真空度。在不增加抽氣能力的情況下，無論是濾油機還是真空機組工作真空度大提高。機組工作真空可以過到≤10pa。濾油機連續工作時間是平常的5-6倍，真空泵潤滑油換油數可達1年/次。常規情況下4月換一次。重慶凱潛濾油機制造有限公司將為客戶發布更多關于《變壓器抽真空機組是什么》的更多信息請關注我們公司官網。
