一、ZKJZ-LNG抽真空系統設備裝置用途
LNG抽真空系統設備裝置主要用于對汽車用液化天然氣氣瓶夾層的加熱和抽真空。加熱烘箱用于加熱汽車用液化天然氣氣瓶至 150℃，并保持此溫度，熱量通 過循環熱空氣交換來實現，氣瓶采用內外一起加熱方式。

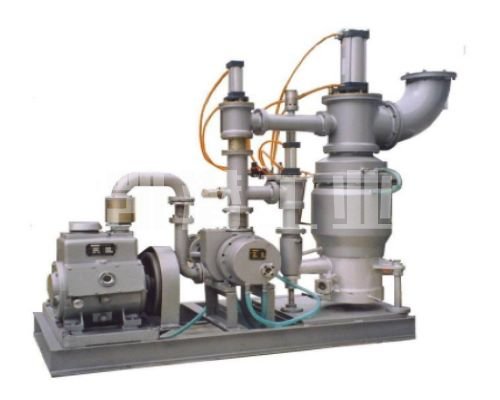

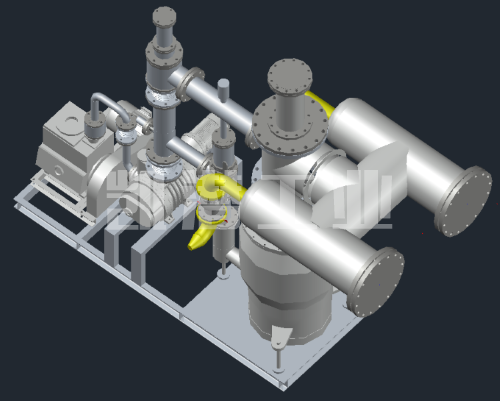

系統在真空 加熱除氣過程中,采用由擴散泵和羅茨泵組構成的多級抽真空系統對 低溫容器進行真空加熱除氣，保證汽車用液化天然氣瓶真空加熱除氣 工作過程中的除氣速度和真空度以及整套系統各部件配合使用的合理性。
二、ZKJZ-LNG抽真空系統設備裝置技術特點
1.全自動或半自動控制是可選的。全自動一鍵式觸摸屏操作，無需按工藝流程手動操作，穩定性好。
2.氮?dú)饧訜釥t由傳統的電爐加熱改為氣體加熱氮?dú)猓哂辛己玫臏囟瓤煽匦裕獨鉁囟雀咔揖鶆颍芎牡停矢叩奶攸c(diǎn)。
3.真空置換系統，創造性地應用露點儀安裝真空管道，可視化地顯示置換后的氣體的干燥度，根據近似的時間和經驗，完全改變了原始的置換歷史，但使用科學的方法和手段來確保產品質量并提_率。
4.空氣加熱爐的升級改造充分利用了燃燒的熱能，增加了爐體的熱容量，從而提高了氣體溫度。通過提高熱循環風扇的氣壓，熱空氣的循環可以確保水箱的恒溫加熱并節省能源。

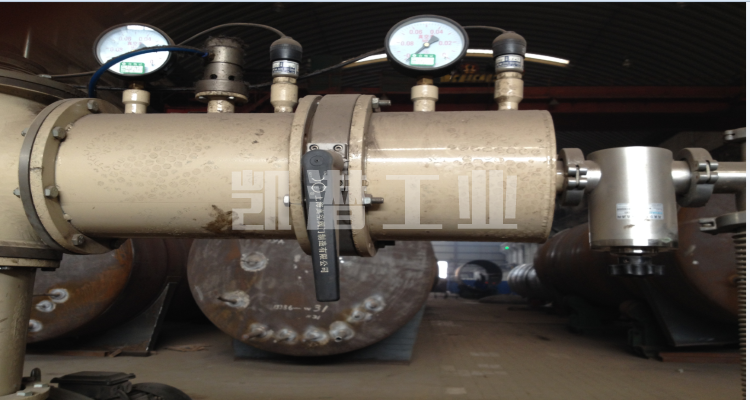

5.優化真空管道的設計與制造，降低被抽氣體的阻力，從而提高抽氣速度和真空度。
三、ZKJZ-150LNG抽真空裝置主要性能指標及技術參數
型號：ZKJZ-150LNG抽真空裝置系統設備 | |||
序號 | 名稱 | 技術參數 | 備注 |
1 | 氣瓶內膽夾層_終真空度達到 | 5×10-4Pa | 空載 |
2 | 抽真空系統總漏率 | ＜5×10-8 Pa·m3/S | |
3 | 抽真空系統總體漏放氣速率 | ＜5×10-5 Pa·m3/S | |
4 | 烘箱循環熱風溫度范圍 | 150℃/4h | |
5 | 烘箱保溫 | ±5℃ | |
6 | 加熱方式 | 燃燒器或電加熱 | |
7 | 三相交流電源 | 380V/50Hz±10 | |
8 | 壓縮空氣 | 0.4 MPa～0.6MPa | |
9 | 相對濕度 | ≤90% | |
10 | 環境溫度 | 10℃～45℃ | |
11 | 設備噪音 | ＜78dB | |
四、加熱烘箱
4.1.執行抽真空工藝時，加熱顯得相當重要，目的是為了提高被抽氣體的活躍性，汽化夾層的水分殘余，使得氣體抽真空更加容易。

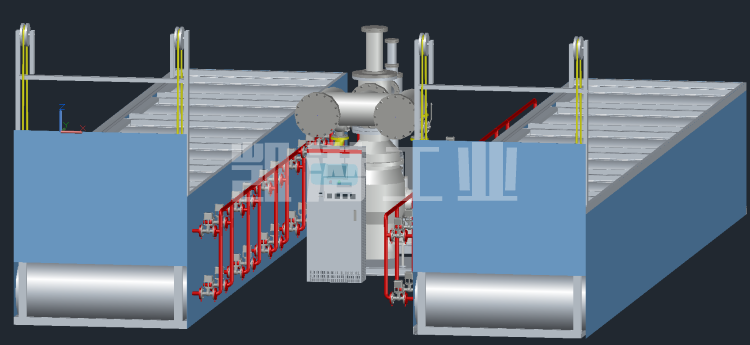

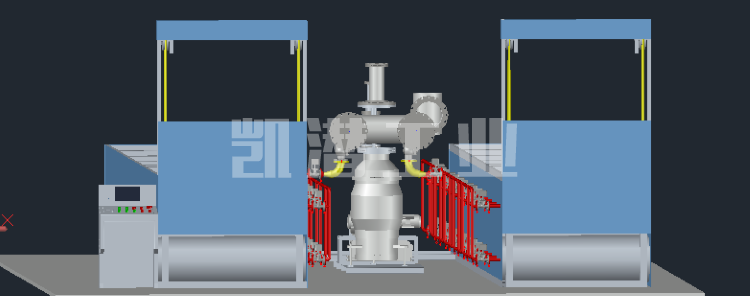

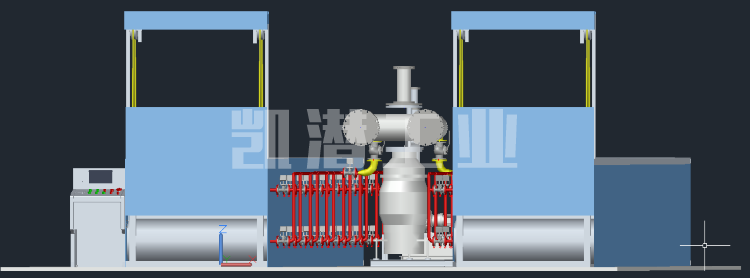

4.2.我們進行系統設計、制造，運用計算機輔助設計模擬現場生產工作狀況，制造出配套生產所必須的外加熱烘箱。
4.3.房體選用100mm巖棉夾芯板制作，能夠有效封存房體內側的熱量。
4.4.加熱爐與房體一體制作，產生的熱量及時引入房體內側，減少熱量損耗，提高系統熱效率。
4.5.爐體內置循環加熱通道，通過高溫風機拉動瓶體內側的熱空氣循環，對瓶身內側空間進行循環加熱。
4.6.爐體內置氮?dú)饧訜嵬ǖ溃瑵M足夾層空間氮?dú)庵脫Q的需求，對于加熱系統的規格，可滿足客戶定制需求，_大程度上滿足低溫儲罐的生產需求。
五、抽真空系統控制系統
設備采用電氣、控制一體形式，運用工業電腦配合15”觸摸式顯示器，運行自主研發的抽真空系統一鍵式操控程序，真正意義上實現“傻瓜式”操作，降低生產過程中對技術性人才的依耐性，同時也避免人為誤操作為生產上帶來的產品不良現象。
系統還設置工件真空檢漏，運行一對一動態真空檢驗，可檢測出在動態抽真空狀況下漏真空狀況，并順勢關閉該工位下的工件，系統繼續運行，不影響其他工件的真空質量，此設計更加優化生產狀況，以獲得更高的生產效率。
六.凱潛提供定制服務
6.1.您可以選擇無外加熱房抽真空模式，我們依然能夠運用成熟的抽真空工藝，達到您對夾層真空的硬性指標要求。
6.2.您還可以選擇40工位、或者是您認為合適的產能匹配需求，我們可以全方位為您考慮系統配置，讓您能夠得到高綜合性能、低成本投入、合理_的系統裝備。
我們可以合理規劃系列化的低溫氣瓶產品，讓我們的裝備能夠完全滿足您產品線的需求。

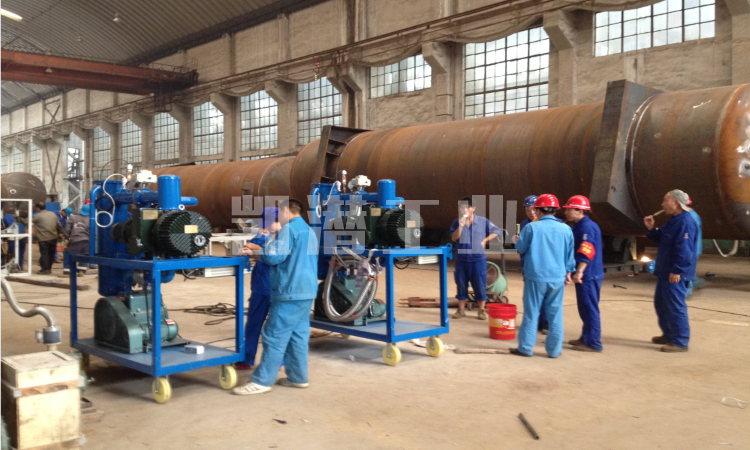

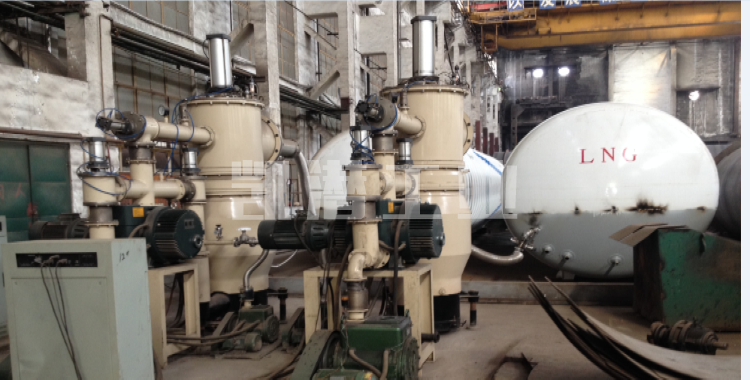

七、LNG運輸車罐夾層抽真空系統設備現場照片
